Блог > Заметки > Xerox > Xerox 6000/6010/6015 в деталях >

Восстановление блока ксерографии на Xerox 6000/6010/6015 продолжение второй части

Разбираем модуль ксерографии

Модуль ксерографии

Модуль ксерографии

Xerograhic Components

Xerograhic Components

Модуль ксерографии является достаточно сложным устройством и состоит из трех основных блоков. Прежде всего, модуль ксерографии содержит ленту переноса изображения. В отличии от принтеров HP и OKI, в МФУ Xerox, построенных на базе Phaser 6000, перенос тонера на бумагу осуществляется с ленты переноса, как в принтерах для профессиональной полиграфии. Также модуль содержит 4 блока проявки с девелопером, конструкция которых очень схожа с принтерам Xerox 7500. Ну и наконец, модуль содержит четыре блока фотобарабанов, на которых закреплены знаменитые светодиодные линейки.

Отцепляем пружину прижима

Отцепляем пружину прижима

Отцепляем стягивающую пружину по совместительству являющую контактом магнитного вала

Отцепляем стягивающую пружину по совместительству являющую контактом магнитного вала

Приступаем к разбору блока ксерографии. Демонтируем один из блоков проявки. Блок проявки держится на двух защелках и двух пружинах, одна из которых является контактом магнитного вала. Для начала отцепите  пружины и аккуратно выщелкните блок проявки из защелок. Внимание! Если пружину, являющуюся одновременно контактом магнитного вале не поставить обратно, то тонер просто не будет переноситься.

Извлекаем черный блок провки

Извлекаем черный блок проявки

DSC_0706

Извлеченный черный блок прявки

Далее, потянув за край, плавно сдвигайте блок проявки  в сторону до его полного извлечения. Внимание! Постарайтесь не повредить шлейфы светодиодных линеек. Шлейфы отдельно не купить и восстановить их тоже не получится, поэтому, если после сборки принтера у вас  выскочила  ошибка светодиодной линейки, то это будет означать приговор всему аппарату. Блоки проявки можете извлечь все сразу или только тот, который необходимо. DSC_0768DSC_0774Следующим этапом будет извлечение блока фотобарабана. Для этого открутите два шурупа, по одному с каждой стороны.  Шуруп на левой фотографии держит металлическую пластину, которая прижимает штырь фотобарабана к контакту, который показан на правой фотографии.

DSC_0779

Поднимаем пластиковый фиксатор вверх

Отсоединяем шлейф от светодиодной линеки

Отсоединяем шлейф от светодиодной линеки

Теперь отсоедините шлейф светодиодной линейки.  Для извлечения шлейфа поднимите пластиковый фиксатор вверх и извлеките шлейф из паза. Нужно отдать должное разработчикам: крепление шлейфа к светодиодной линейке просто идеальное, исключающее любую возможность некорректной фиксации контактов шлейфа («камень» в огород OKI, у которых постоянно отходит шлейф светодиодной линейки).

Извлечения блока фотобарабана

Извлечения блока фотобарабана

Разобранный блок ксерографии

Разобранный блок ксерографии

Теперь извлеките блок фотобарабана, потянув вверх. В процессе извлечения будет мешаться штырь фотобарабана. Просто извлеките его или отогните боковую стенку корпуса. Заснять этот процесс досконально не получилось, но трудности в извлечении у неподготовленного специалиста это вызвать не должно.  На этом разбор блока ксерографии можно считать законченным. Перейдем к самому главному, к тому, для чего собственно и писалась эта инструкция.

Замена девелопера в блоке проявки Xerox 6000/6010/6015

rx-6015-38Изредка наступает такой момент, когда необходимо заменить девелопер в блоке проявки.  У всех на это могут быть разные причины, ниже озвучены одни из самых распространенных:

  1. Засыпали неподходящий тонер
  2. Износился девелопер
  3. Девелопер  проявки переместился в бункер отработанного тонера вследствие сбоя датчика.

rx-6015-39Из всех двухкомпонентных блоков проявки, у принтеров Xerox они одни из самых удобных и беспроблемных в разборе и обслуживании.  Не смотря на столь пугающее название «блок проявки», конструкция блока  весьма элементарна. Блок проявки состоит  из магнитного вала, дозирующего лезвия, шнеков подмеса и девелопера.  Единственное неудобство, с которым можно столкнуться при последующем сборе, это правильная укладка уплотнительного поролона.



Откручивание двух шурупов

Откручивание двух шурупов

Извлечение  боковины

Извлечение боковины

В блоке проявки со стороны шестерен открутите два шурупа. Внимание! обратите внимание: они разные.  Далее отсоедините боковину. Боковина, помимо шурупов,  крепится к корпусу  еще  целой кучей защелок, будьте аккуратны и постарайтесь их не сломать. После извлечения боковины запомните как расположены шестеренки, это поможет, если они вдруг отлетят.

Отщелкиваем верхнюю часть

Отщелкиваем верхнюю часть

Снятый верх блока проявки

Снятый верх блока проявки

После того, как успешно отсоединили боковину, отсоедините от блока проявки верхнюю часть. Для снятия верхней части необходимо с помощью плоской отвертки по контуру блока проявки отщелкнуть все пластиковые фиксаторы. После того, как все защелки отщелкнули, плавно разъедините блок проявки. Внимание!!! Постарайтесь не повредить уплотнитель.



Очищенный верх блока проявки

Очищенный верх блока проявки

Очищенный низ блока проявки

Очищенный низ блока проявки

Далее вытряхните весь девелопер из отсеков и тщательно пропылесосьте.  Пылесося блок проявки, не повредите майларовую пленку. Обратите внимание на дозирующее лезвие. В отличии от других производителей здесь оно представляет собой металлический штырь и не подлежит регулировке.

Девелопер 6180

Девелопер 6180

Засыпка девелопера

Засыпка девелопера

Далее засыпьте в нижнюю часть блока проявки, прямо на шнеки, девелопер. Для засыпки можно использовать девелопер от Xerox 6180 любого производителя. В данном случае используется девелопер ATM, так как его цена весьма демократична — всего 250р. за баночку весом 70гр.  В новом блоке  проявки содержится ровно 100гр девелопера, поэтому для засыпки девелопера нужно приобретать две банки . Кстати, в статье ключевые конструктивные моменты блока проявки специально даны крупным планом. Это сделано специально для тех,  кто утверждает, что в тонер Xerox добавляется девелопер. Господа, проявка не проточная, излишкам девелопера просто некуда деваться!!!   Засыпав девелопер, соберите блок проявки (еще раз обращаем ваше внимание на уплотнители).

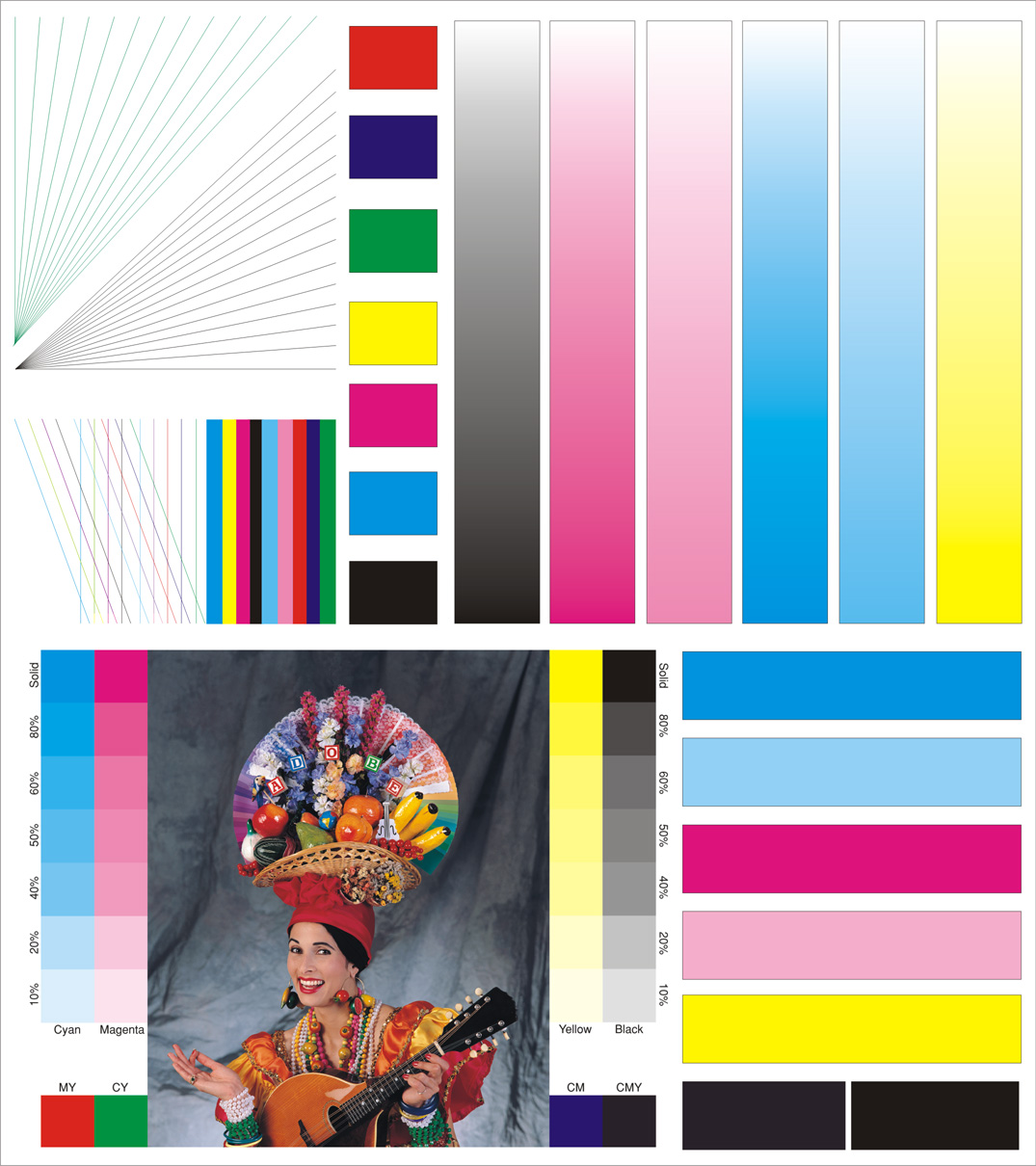

На этом все, желаем успехов в восстановлении принтеров. Напоминаем, что обсуждение данной статьи вы можете вести в форуме



Оцените качество заметки

1 звезда2 звезды3 звезды4 звезды5 звезд (5 голосов, средний: 5,00 из 5)
Загрузка...

72 комментария

  1. Супер!!!!! Спасибо огромное!!!!

    • Ну вот, хоть кто то оценил, а то уже думал зря писал. (-:

  2. http://total-page.ru/category/xerox-600060106015-v-detalyax
    класно что есть такая страница и искать по сайту ничего не надо. удобно!!!!!! Будет ли что то про обзор ксерокса 6130 или младшого брата 7500 принтера 7100 А3 формата? И вопрос, легко ли поменять тормозную площадку и валик в 6000 принтере, а то не берет уже плотную бумагу и пленку. (((((

  3. Хорошая статья, оказалась полезной, к автору есть вопрос: встречались ли вы с «фоном» после заправки 6000 аппарата? Заправил Епсоном 900, в итоге синий усиливающийся фон.

    • Для Epson C1900/900 фасуется тонер Samsing clp-500/510, для rx 6000/610 этот тонер не подходит. Срочно перезаправляйте картридж, фон уйдет через сотню страниц.

  4. Доброго времени суток. Поменял девеопер в xerox 6000B в синем и мадженте как написано в статье, после этого собрал аппарат и увидел что печать восстановилась. Вот только на 2 отпечатке стал виден явный фон по мадженте. Не долго думая и не рискуя я разобрал аппарат по новой и увидел сильную шубу на магнитке с одной стороны и небольшую кучку девеопера. Также увидел такую же шубу на синем в том же стороне. Девеопер брал uninet 6180 засыпал чуть больше 100г. Кто нибудь встречался с данной проблемой?

    • С подобной проблемой сталкивался на Xerox 6128, сразу после перезасыпки девелопера шла полоса по краю, но со временем аппарат разработался.

      • сколько копий примерно чтоб разработался,подобная проблема,красная полоса,девелопер родной аппарат почти новый,первый раз черный заправили

        • Примерно после двухсотой страницы качество должно начать выравниваться

  5. Здравствуйте. К сожалению не знаю вашего имени. В поисках неисправности мфу xerox 6015 cлучайно наткнулся на Ваш сайт. Не сочтите за лесть-пишу от всей души. Огромное спасибо за проделанную Вами огромную работу. Настолько всё грамотно и красиво изложено, что не понять просто невозможно. Поверьте, я знаю о чём говорю-«облазил» много сайтов. У меня такая проблема: при копировании паспорта или небольшой книги, не на весь лист, после изображения, по середине, тёмное пятно размером со спичечный коробок. При копировании чистого листа, весь лист выходит слегка серый но равномерный. Тоже самое при сканировании в папку, хотя принтер печатает отлично. МФУ новое 3 дня как купил и неисправность была сразу. Может Вы встречались с этим. Заранее большое спасибо за ответ. С уважением Леонид. РС.если нужно вышлю сканы на почту.

    • Здравствуйте, спасибо за отзыв. Судя по описанной проблеме, то это не является проблемой, просто на месте сгиба происходит засветка. Более точно могу ответить, если вышлите скан на n1020@маил.ру

  6. Здравствуйте! Скажите, пожалуйста, можно ли этот тип принтеров заправлять тонером Konica TN612 ?

  7. Здравствуйте. Может что посоветуете. Вместо красного цвета печатает жёлтым, в тестовых листах на месте красного пустота. Мотор подачи тонера работает. Мысль что забилась подача, или светодиодная линейка не работает. Разбирать в надежде что что-нибудь найдется, как-то не очень хочется.

    • Разбирать придется в любом случае, но вот несколько мыслей.
      1) Если проблема в подаче тонера, то он должен был исчезать постепенно. Цвет пропадал постепенно?
      2) Если проблема в светодиодной линейке, то почему аппарат не выдает ошибку?

      • да, качество подало постепенно

        • Скорее всего банально вынесло девелоппер или действительно проблема в подкачке тонера, но для того, что бы это понять необходимо разобрать принтер.

  8. блок проявки в порядке. после сборки пропали все цвета)). кроме науки о контактах ничего не приходит в голову

    • пропали все цвета потому что криво закрепил шлейф на PWBA ESS, а почему пропадал красный точно не известно, после сборки все печатает хорошо

      • Повезло, интересно почему аппарат не выдал ошибку.

  9. Здравствуйте.
    Задумываюсь о целесообразности ремонта херох 6010.
    Сам я такой ещё не восстанавливал, зато пару десятков херох 3045 восстановил, из них 2 раза — неудачно,.. т. к. новый девелопер очень быстро «выкачивался», забивалась отработка — видимо датчик выходил из строя. А т. к. в 6010 4 блока проявки, то риск увеличивается в 4 раза (это меня больше всего беспокоит) — не так ли?
    Вопрос такой: насколько опыт по восстановлению блока ксерографии 6010 является удачным? Наблюдались ли какие-либо проблемы с появлением фона или полос как в 3045?
    Девелопер 6180 АТМ и тонер 6000 АТМ — подойдут?
    …….
    Ну и еще: как программно ограничен ресурс самого принтера 6010 (в херох 3045 это 30000 стр.)

    • Скажем так, в коммерческом плане восстановлением Xerox 6000 заниматься не стоит, а вот для души можно. Все траблы касающиеся Xerox 3010 справедливы и для Xerox 6000.

  10. Здравствуйте, спасибо за статью, подробно расписано. Подскажите по моему случаю: Xerox 6015 принесли с ошибкой 092-651, после заправки картриджа нескольких вкл и выкл удалось распечатать пару страниц, цветные печатает норм, а черный текст еле видно или пара полосок на странице. После этих отпечатков встал с новой ошибкой 042-372. Разобрал аппарат, а у него все засыпано черном тонером, повреждений нет, каналы не забиты. В блоке ксерографии тонер вперемешку с девелопером грам 20 между шнеками и на магнитном. Подскажите, почему такое могло произойти, как предотвратить повтора, т.к. предполагаю повтор ситуации после полной чистки, заправки девелопером и сборки. Тонер юнинет 6000. Заранее спасибо.

    • У аппарата есть два режима печати, монохромный и цветной. В момент печати он начинает тестировать режимы переключения, а так как туда попал тонер, то механизм подклинивает. Тщательно очистите пластиковый блок с шестернями и датчик заодно.

  11. Уточнение: грам 20 между шнеками и весь магнит покрыт порошком. Сколько визуально должно быть внутри порошка (вперемешку)?

  12. ДД, теперь после полной разборки и чистки выдает 193-700 (с картриджами и без них), затем 024-371 и просит перезагрузить. Сможете подсказать?

    • Начните с проверки подключения разъемов, сейчас не вспомню,но там есть хитрый раздвоенный провод, который имеет одинаковые разъемы. Возможно перепутали местами разъемы. Я специально старался выкладывать фотки в высоком качестве.

  13. Интересная статья, полезная. Предполагаю заняться заменой девелопера. На моем xerox WC6015 темный синий искажен и шелушится. Все цвета нормальные , и даже голубой, а в темной области синего — шелушащийся серо-буро-малиновый. Черный печатает качественно. Специально рисовал и печатал палитру в оттенках желтого, красного и синего и заметил, что только в темной области синего — искажение. Прошу подсказать, стоит ли заняться заменой девелопера, или может быть другая причина? Спасибо автору статьи за подробное описание.

    • В Вашем случае просто перезаправьте синий картридж качественным тонером. Качество печати восстановиться к концу новой заправки картриджа

  14. Здравствуйте.
    Тонер TN 619 подойдёт для xerox 6015?

    • Тонер подойдет, но купить его у Вас вряд ли получится

      • Купить легко.
        Лишь бы подошёл.
        до этого использовал TN 612 он сказали однокомпонентный — поначалу были проблемы с ним — в отстой много уходило.
        TN 619 говорят 2-компонентный и в нём насколько я понимаю девелопер уже присутствует и не получиться так , что будет излишек девелопера и это приведёт к поломке?
        У меня уже 28 000 стр на принтере отпечатано — скоро заблокируется. Есть способ его разблокировать или заранее новый брать?

        • Аппараты Minilta изначально предназначенные для полиграфии основаны на двухкомпонентном принципе печати. Tn-612/616/615/619 отличаются только весом и размером частиц тонера, остальные параметры очень похожи

          • спасибо

          • У меня уже 28 000 стр на принтере отпечатано — скоро заблокируется. Есть способ его разблокировать или заранее новый брать?

  15. Здравствуйте.
    К сожалению я упустил ваш совет «Скажем так, в коммерческом плане восстановлением Xerox 6000 заниматься не стоит».
    Изначально была ошибка 042-372-0x01000000, почистили шестерни, смазали.
    Далее возникла ошибка 124-133 — устранили путем переустановки шлейфов и проводов на LED, MCU, IP.
    Теперь при включении ошибка 061-370-0x00004000 либо 061-370-0x00004040.
    До светодиодной линейки не добирались, даже цели такой не было.
    Помогите пожалуйста разобраться в чем проблема.

    • Проверьте корректность подключения шлейфов светодиодных линеек, наличие погнутых дорожек и так далее…

  16. Здравствуйте! Отличная статья. Спасибо большое! Если есть минутка, подскажите, пожалуйста: Xerox WC 6015, заправляю картриджи совместимым тонером, из-за этого девелопер уходит быстрее, чем если бы использовались оригинальные картриджи с оригинальным тонером. Можно ли подсыпать немного девелопера в тонер, чтобы доставить девелопер с тонером в бокс с магнитным валом и таким образом компенсировать потерю девелопера?

    • Девелопер при заправке можно подсыпать в картридж смело, главное без перебора. Думаю нужно сыпать не более 10гр.

  17. Добрый день. Заправлял совместимым тонером. на 3 черном картридже пошла бледная печать. Цветные только первые поставил после стартовых (там все нормально).
    Можно ли подсыпая девелопер в тонер восстановить его в блоке проявки?
    Например — насыпать грамм 40 и напечатать несколько квадратов. потом держать в тонере повышенную концентрацию девелопера?

    Можно ли заказать у вас девелопер?

    • Не спешите менять девелопер. Для восстановления печати попробуйте заправить тонером Samsung ml-510. После того как печать выравняется, засыпьте подходящий тонер. И не увлекайтесь тонером samsung CLP-510, так как он негативно влияет на ресурс печки

  18. Спасибо большое за статью.
    Буду пробовать.
    Попытаюсь у местных ребят заказать samsung CLP-510.
    прошу прокомментировать правильно ли собираюсь действовать дальше.
    1. Почищу черный картридж от старого тонера.
    Надо ли чистить очень тщательно, и вычищать обратку?
    (Я делаю в домашних условиях и у меня нет пылесоса.)
    2. Засыплю samsung CLP-510 в черный.(Цветные не буду трогать).
    Как только пойдет нормальный черный, достаю черный картридж, и засыпаю правильный тонер
    1. Подскажите какой тонер оптимально закказать для WC 6015?
    2. Надо ли менять тонер сразу и в цветных картриджах или можно попробовать засыпать правильный после того как они закончатся?

    • Принцип поняли правильно. Если барахлит только черный, то засыпать только черный цвет. Пылесосить ничего не нужно

  19. Извините, невнимательно прочитал вашу рекомендацию.
    для восстановления надо использовать Samsung ml-510
    а не увлекаться samsung CLP-510.
    К сожалению не понял их отличие.

    • Тонеры Samsung clp-500 и clp-510 одинаковые. Они хорошо ведут себя в двухкомпонентных аппаратах, но тугоплавки, что приводит к выходу из строя печки. Но когда нужно кратковременно получить насыщенный цвет для корректной калибровки аппарата, этот тонер незаменим. Правда я я использую исключительно тонер производства Tomoegawa.

  20. В цветных у меня засыпан TN-612, после того как закончился чёрный — стал сыпать Content для ксерокс 3010/WC3045 60гр.
    Бывает не пропекает , тогда переставляю толщину на тонкие карточки и всё нормально.
    На два принтера уже засыпал больше пол кило — полёт нормальный.
    Кстати первый принтер у меня не заблокировался на 30 000, сейчас отпечатано всего 40582 , из них чёрным 36382 и цвет 4200.
    печатает не ахти , но для копий достаточно. на втором печатаю цвет и качественную ч/б печать.

  21. Здравствуйте, у меня принесли WC6015, котором я заправлял несколько раз тонером Static Control. Сначала цветы начали исчезать, потом черный. Сейчас все так утрачены, что при включение аппарат выходит с ошибка 092-651 , Code:27e0000. Перезагрузка пока не помогает. Оригинаьлый девелопер вероятно износился. У меня есть девелопер для етот аппарат. Прошу за Ваш совет, нужно ли разобрать все, сейчас принтер не выходит в готовность.

    • Попался бракованный тонер и при калибровке аппарат не может добиться на ленте переноса достаточно насыщенного цвета. Вот мой рецепт решения проблемы:
      1) Высыпаете из картриджа тонер
      2) Засыпаете в картриджи тонер от Samsung CLP-300\500\510
      3) Включаете аппарат дожидаетесь появления ошибки, выключаете и нова включаете и так по циклу примерно раз 15~20 и ошибка должна уйти, после этого засыпаете в картриджи специальный тонер другого производителя.

      При каждом включении аппарат производит диагностику двигателей и при это немного подкачивает в проявку тонер из картриджей. Таким вот несложным способом удается вывести аппарат из ошибки.

  22. День добрый
    Нигде не вижу какой надо сыпать тонер в WC6015 на постоянку.
    как я понял Samsung clp-500 и clp-510 — только для восстановления и периодически чтобы печку не подсадить.
    А что лучше заказать после того как все нормализуется?

    • Однозначного ответа по использованию тонера я не дам, просто старайтесь использовать тонеры именитых производителей.

  23. Такой для восстановления подойдет?
    Тонер Samsung CLP-680/510/CLX-6220 банка 250г B TONEX

  24. Добрый день. Разбирал WC 6015, заменил микросхему. Запустился ок, увидел все картриджи как стартовые. Решил не собирая посмотреть как печатает. Напечатал тестовую страницу.. а там текст двоит. Те участки где чистые цвета (синий, красный — заголовок и эмблема) все нормально, а мелкий текст как будто 2 цвета с разносом в полмиллиметра раздвоился. Помогите — что это может быть и как исправить???

  25. С интересом прочитал статью, спасибо, очень познавательно. У меня возник вопрос, принтер WC6015, стал бледно печатать синий и жёлтый. Красный и чёрный печатает хорошо. В чём может быть причина? Отпечатано около 7000 страниц. В большинстве чёрно-белые.

  26. Здравствуйте!!! (к сожалению не знаю как Вас зовут). С огромным интересом прочитали Вашу статью с подробными пояснениями. Очень полезная и интересная информация. Меня зовут Виктория. Мы с супругом столкнулись с такой же проблемой. МФУ Ксерокс 3045. Принтер стал печатать бледно, заменила картридж (покупала не оригинальный картридж, заправляла в сервисе года 2 ), а оно бесполезно, совсем печать еле видно. Отработал МФУ всего на 11300 страниц. В сервисах нам сказали, что мы его убили заправками. Ремонтировать отказываются или говорят сумму за ремонт неподъёмную. Решили сами посмотреть в интернете, нашли Вашу статью (спасибо огромное). Решили разобрать по вашему совету и обнаружили что девелопера действительно практически нет в машине. Но проблема возникла дальше в приобретении этого девелопера. Искали Девелопер Xerox Phaser 6180/6280, чёрный. Но, у нас в Омске его просто нет в продаже(где я только не искала, и куда только не звонила). Искала на сайтах по другим городам, но у них либо нет отправки в Омск, либо нет в данный момент в наличии. В связи с этим, у меня к Вам огромнейшая просьба, подсказать где его можно приобрести? Для нас это целая проблема как оказалось. Заранее огромнейшее спасибо. С Уважением Виктория.

  27. Спасибо за ссылки. Нашла. Очень Вам благодарны.

  28. Подскажите, апарат 6010. Принтер печатает не четко цвета, верх листа четкий, а дальше смазывает, не знаю как точно описать вот ссылка на скан http://s16.radikal.ru/i190/1611/63/74fe84048576.jpg . Что может быть, мо кто сталкивался.

    • В аппарате явно нехватка девелопера, засыпьте порцию девелопера Xerox 6180 прямо в картридж нужного цвета и печать должна стабилизироваться страниц через 100

  29. Добрый день! Очень прошу Вашего совета — Xerox 6180MFP Выдает ошибку 061-370 «ошибка лазера» код ошибки 8 и просит перезагрузить принтер. После перезагрузки все повторяется. Подскажите пожалуйста, что могло сломаться, и будет ли экономически целесообразен ремонт.

    • Собственно нужно менять блок лазера, аппарат весьма неплох, имеет смысл на авито за 3-4 тысячи купить бу аппарат под разбор. получите целый вагон запчастей + картриджи

  30. Подскажите девелопер Xerox 6180 идет под каждый цвет отдельно? Или просто мешается с краской. Бросьте ссылочку чтоб глянуть что точно брать.

  31. И еще девелопер это и есть тонер? От 6000 не подойдет? Такой: http://brain.com.ua/Toner_XEROX_Ph6000_6010_WC6015_yellow_Static_Control_D1760-25B-Y_25g-p202185.html Раньше использовал тонер IPM(я так понимаю он плоховат). Подскажите по производителям Uninet и Static control. Какой лучше использовать?

    • Девелопер это не тонер, а носитель (это как сравнивать краску и кисточку). Что касается выбора бренда, то это индивидуально, очень много зависит от партии поставки и там и там встречается откровенный брак.

      • Разобрался, спасибо.

  32. Но выше вы пишете что нужно засыпать порцию девелопера, бросьте ссылку глянуть что точно нужно. Спасибо.
