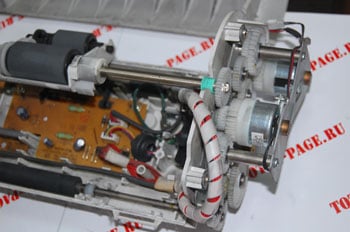

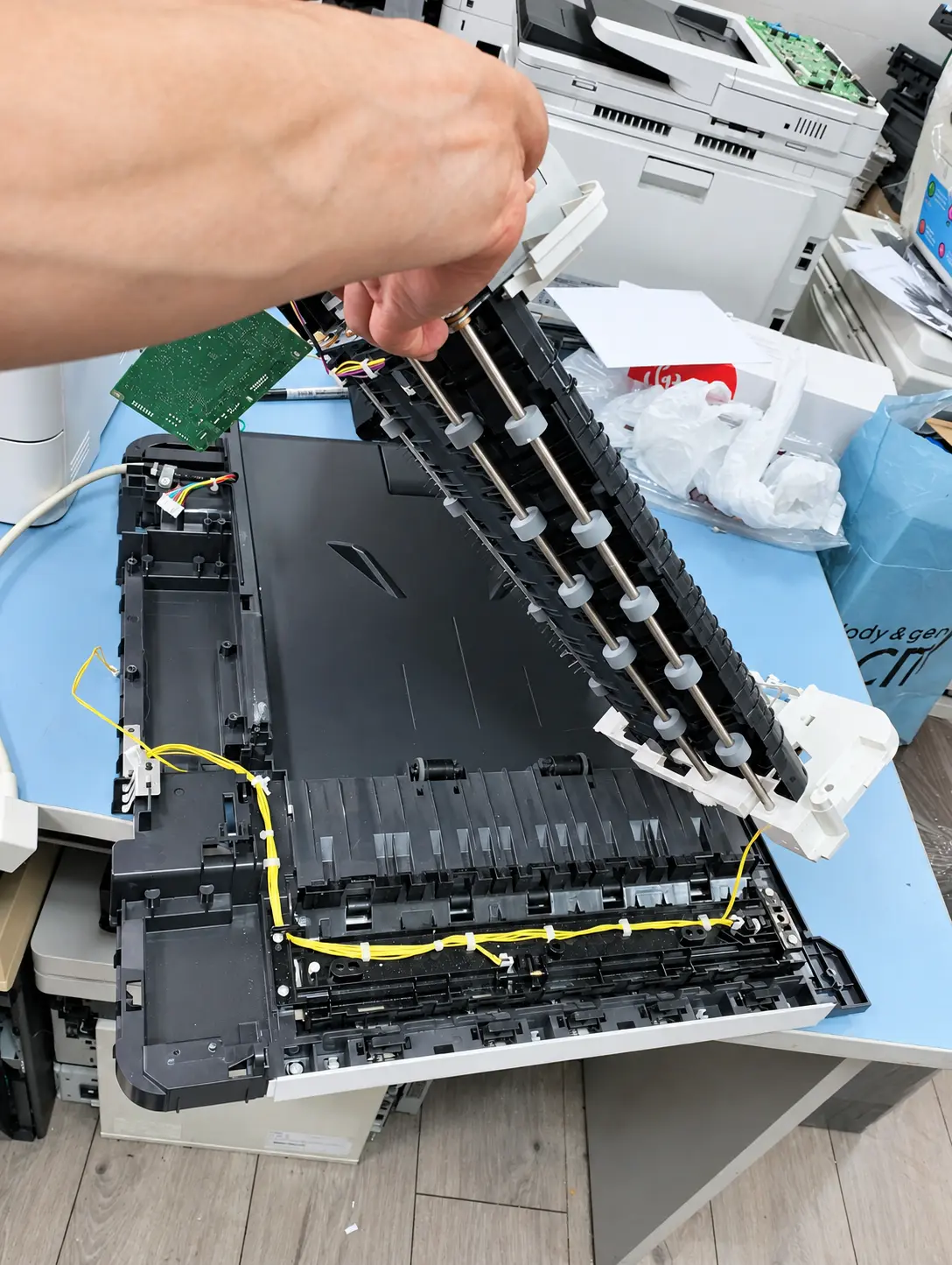

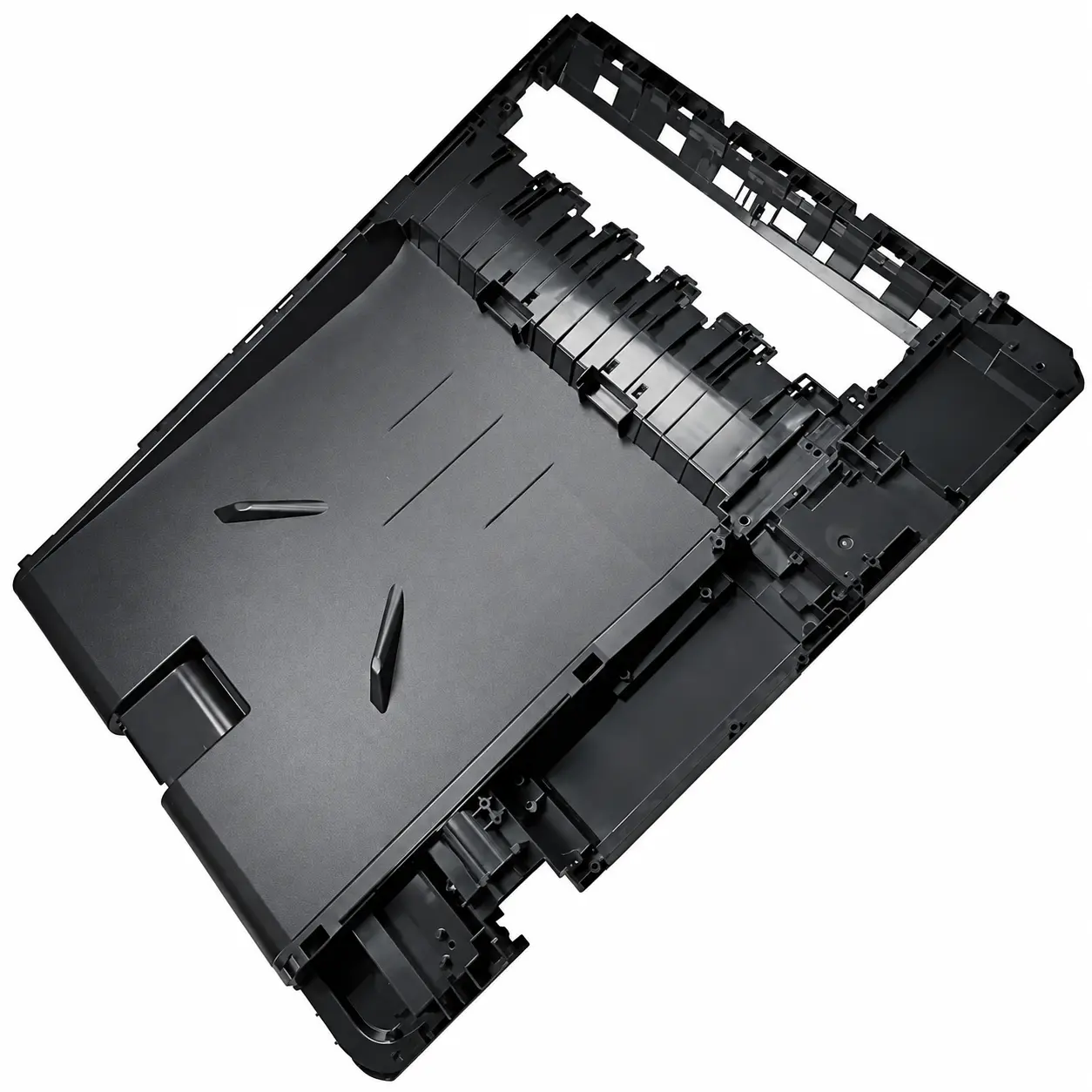

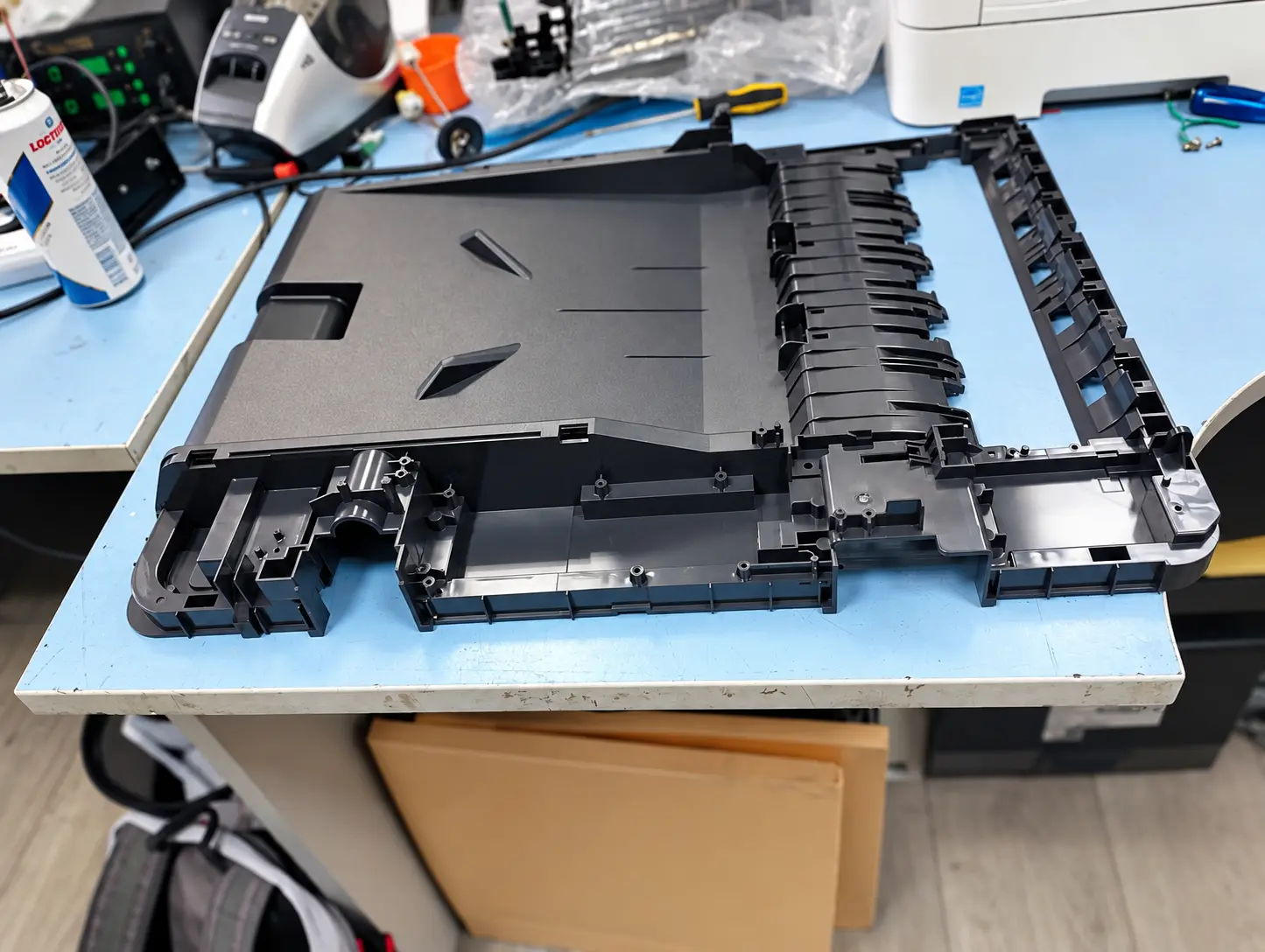

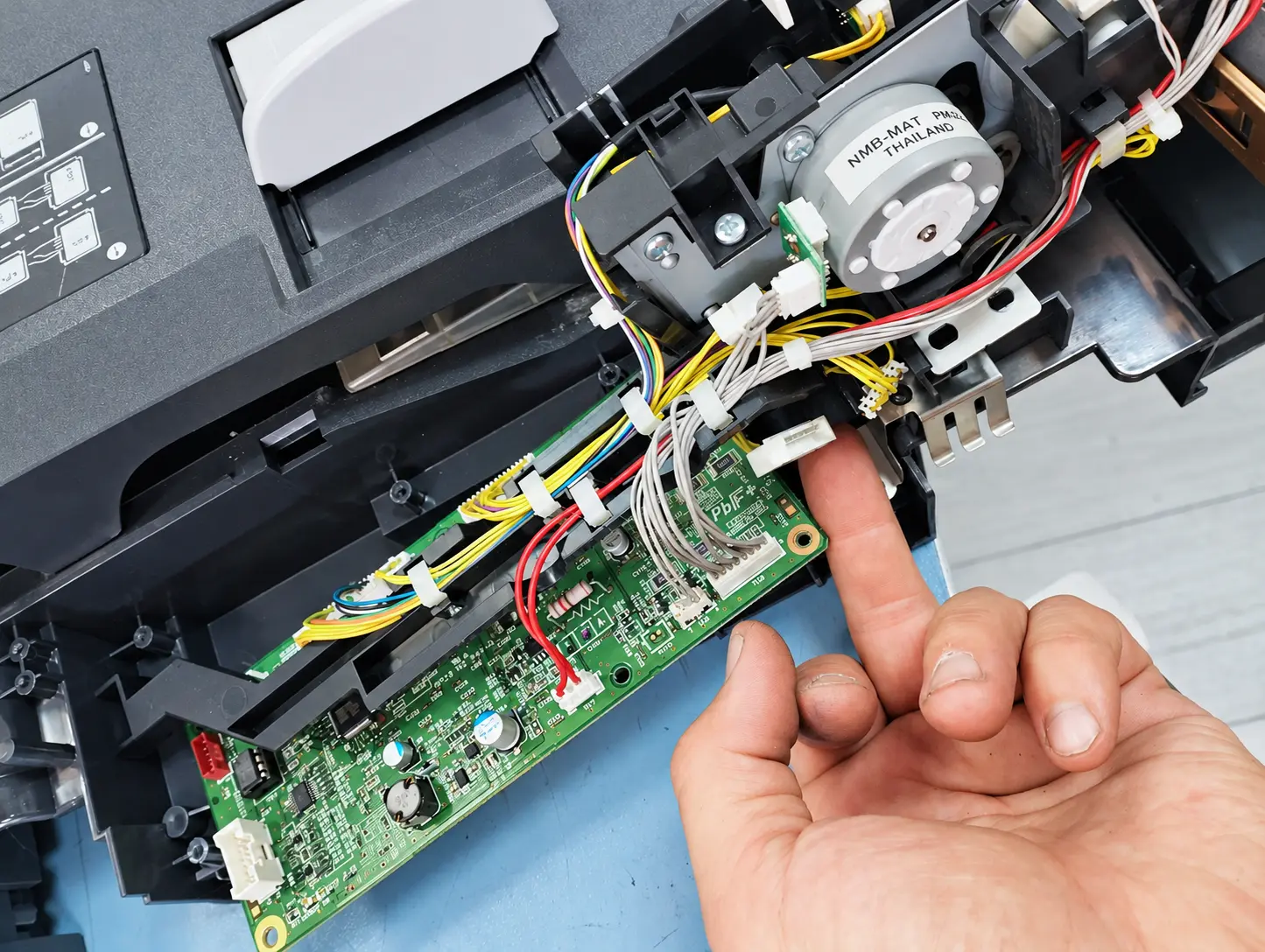

Про совместимость редукторов DADF Xerox Phaser 3635
Влияние бренда и маркетинга иногда приносят неожиданные для меня результаты. Так получилось например с Samsung SCX-5835fn. Этот аппарат клонировала корпорация Xerox и нарекла Phaser 3635. Если у Samsung продажи этих МФУ можно считать провальными, то у Xerox этот же аппарат под брендом Xerox раскупался корпоративными клиентами как горячие пирожки.
Так получилось, что у одного из крупных корпоративных клиентов в каждом филиале стоят по паре аппаратов Xerox Phaser 3635. Суммированно получилось аппаратов весьма приличное количество, за время обслуживания мне довелось отремонтировать в этой модели аппарата все что летает и ползает. Учитывая, что запчасти на этот аппарат поставляет компания Samsung, то как обычно, с редкими запчастями полный швах. Их можно достать только за нереальные деньг и с поставкой от нескольких недель, до нескольких месяцев. Естественно в таких ситуациях приходилось выкручиваться обеспечивая бесперебойную работу аппаратов. В этой заметке решил поделиться совместимостью блоков редуктора DADF в сборе.
Подробнее
Kyocera
Нестандартный ремонт Kyocera P7240cdn: когда ошибка C7002 скрывает механическую поломку
Иногда в ремонте оргтехники стандартные ошибки приводят к совершенно неожиданным решениям. Так случилось и с принтером Kyocera P7240cdn, который попал к нам в сервис «Ком-Стайл» после того, как наши коллеги из дружественной мастерской столкнулись с загадочной проблемой.
Предыстория: классический подход не сработал
Все началось с того, что клиент использовал на своем аппарате китайские совместимые картриджи. После этого принтер стал вести себя странно: при включении он долго вращал механизмами с сообщением «Идет добавление тонера», а затем выдавал ошибку C7002 или требовал заменить синий картридж.

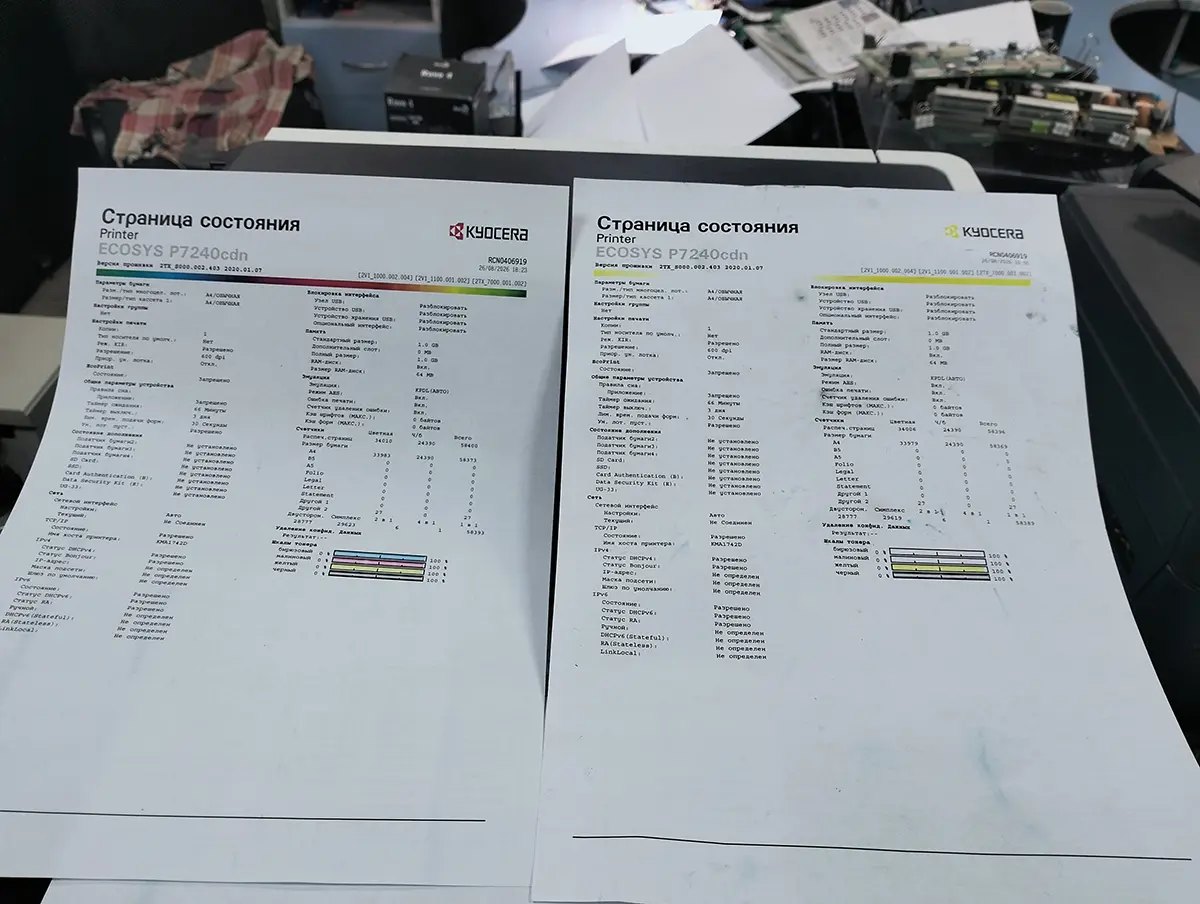

Инженер, к которому изначально попал аппарат, пошел по проверенному пути. Ошибка C7002 на Kyocera часто связана с проблемами в блоке проявки, поэтому он заменил девелопер в синем блоке и засыпал в картридж качественный, «правильный» тонер. Принтер действительно вышел в готовность, но радоваться было рано. При печати страницы состояния выяснилось, что на листе полностью отсутствуют синий и пурпурный цвета.
Следующим логичным шагом была сервисная процедура DV Clin для калибровки блоков. Но именно после нее аппарат снова и окончательно «упал» в ошибку C7002. На этом идеи у коллег закончились, и принтер приехал к нам.

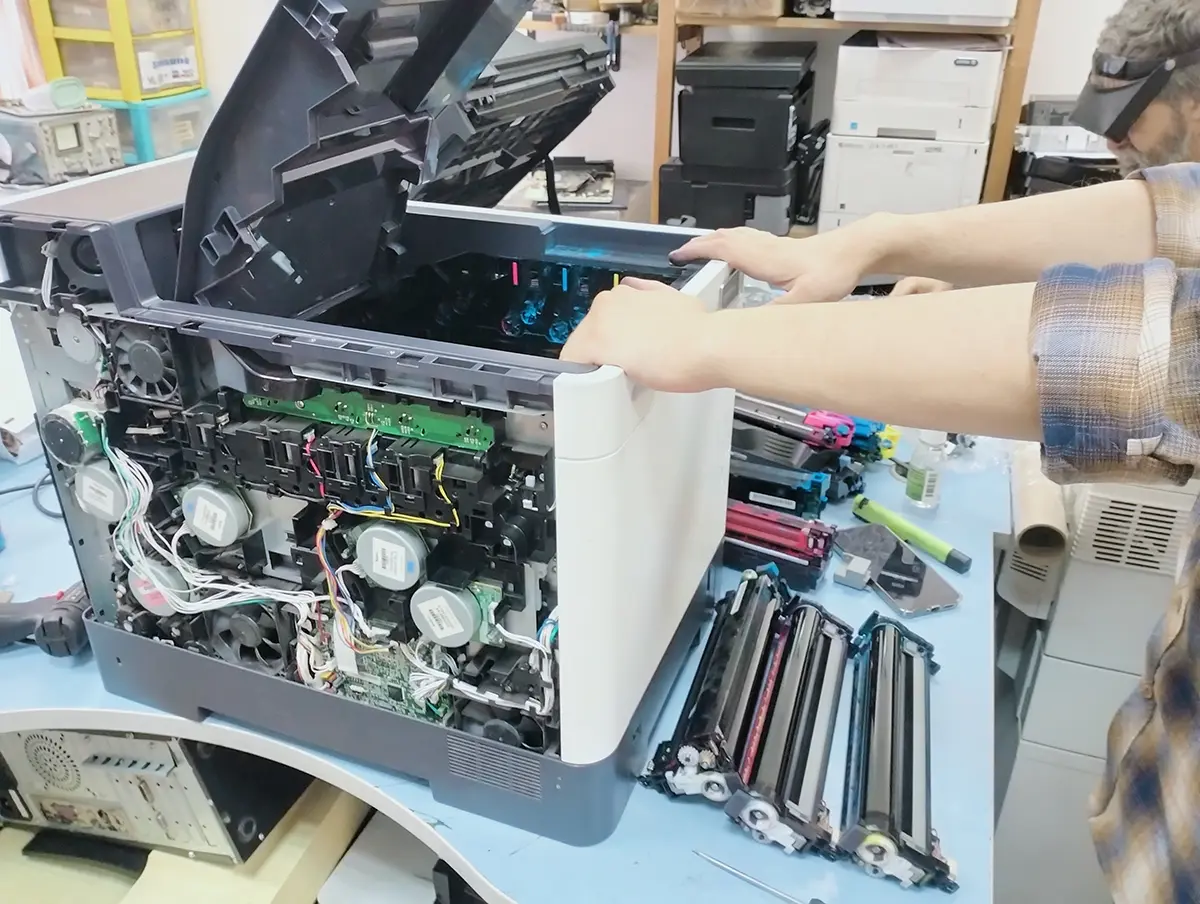

Диагностика в нашем сервисе: ищем причину глубже
Мы начали с внимательного осмотра. Первое, что бросилось в глаза, — валы синего и пурпурного блоков проявки не вращались во время работы принтера. При этом, если прокручивать главный двигатель вручную, приводы этих блоков начинали двигаться. Это было странно и указывало на проблему не в электронике, а в механике, а именно — в редукторе.
К слову, у черного блока проявки в этой модели свой отдельный двигатель, совмещенный с другим узлом, поэтому он работал исправно.

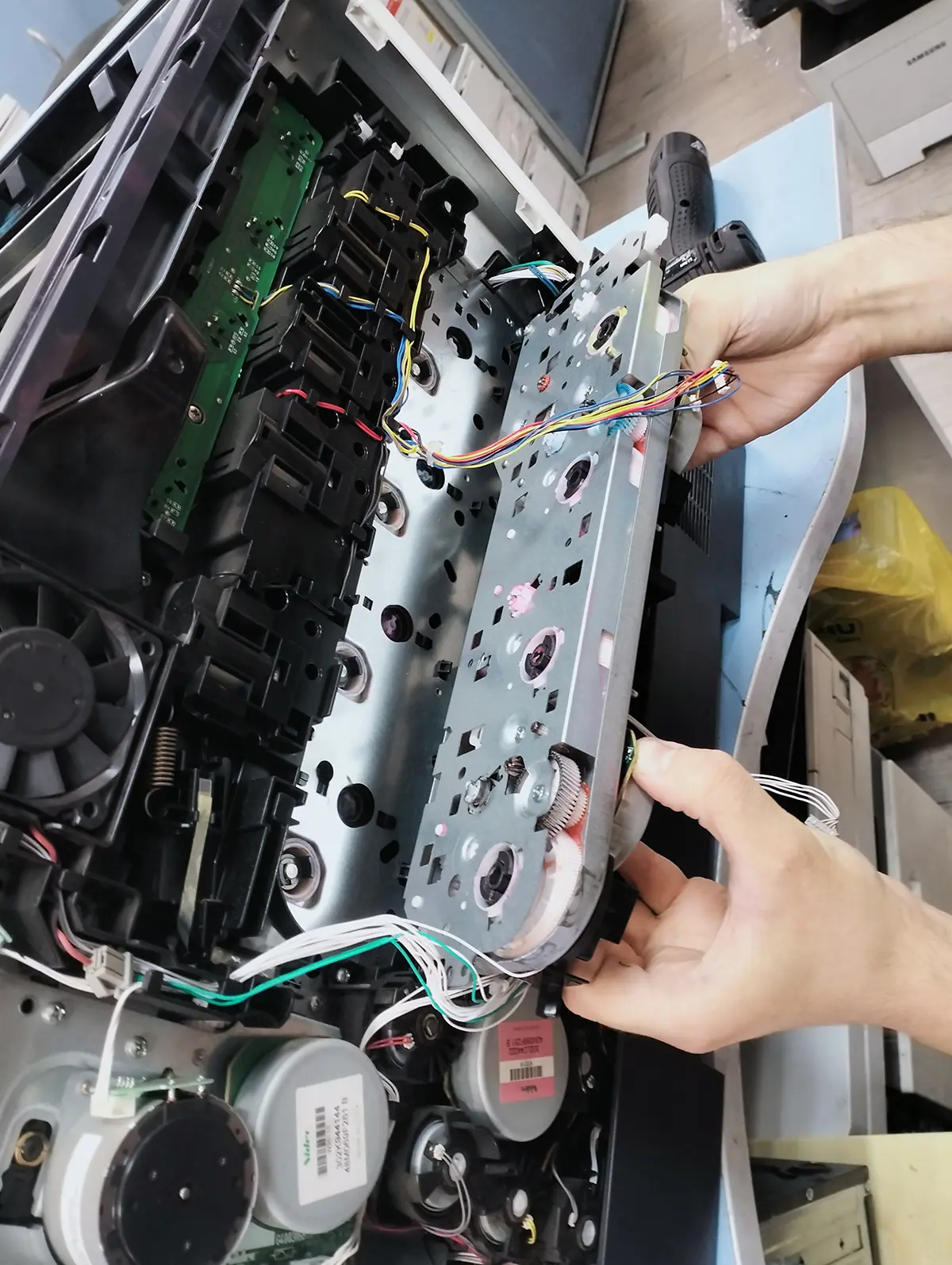

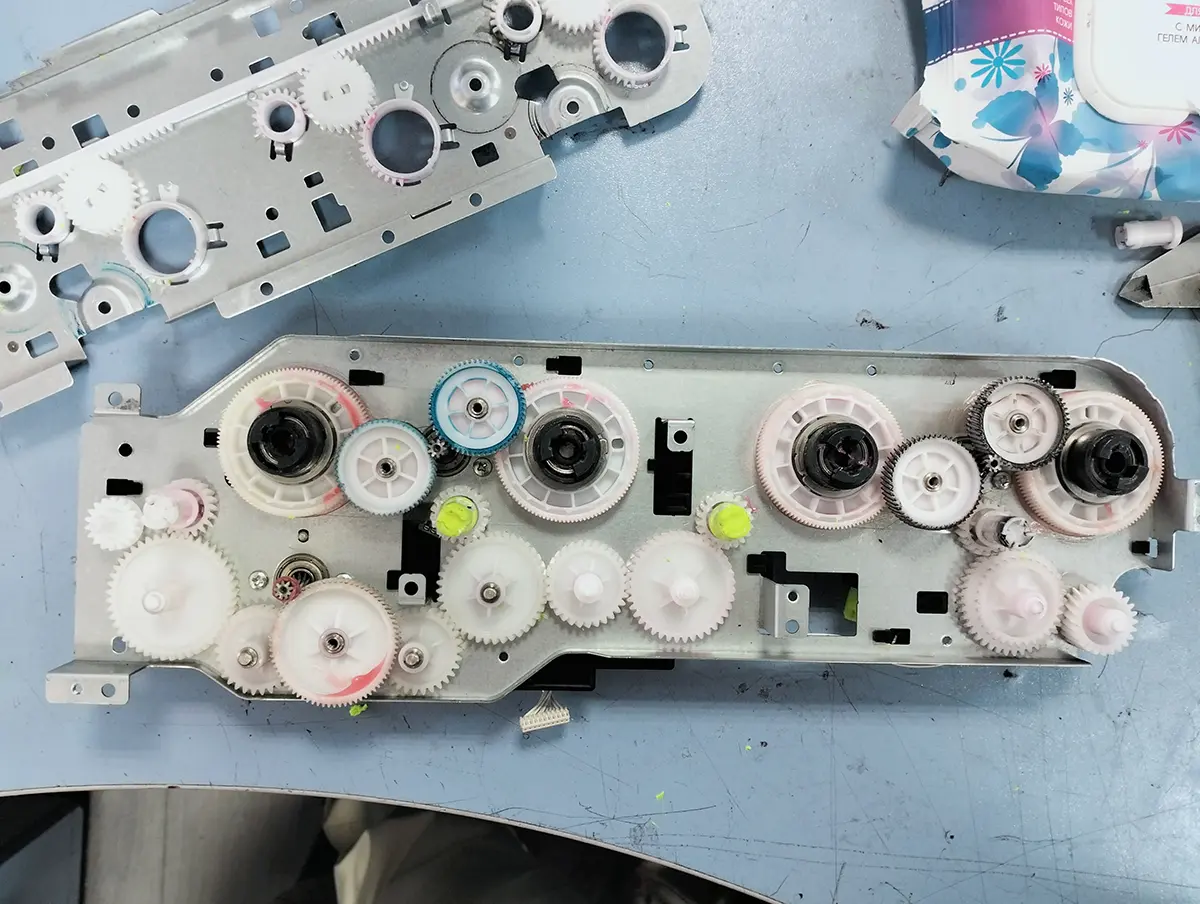

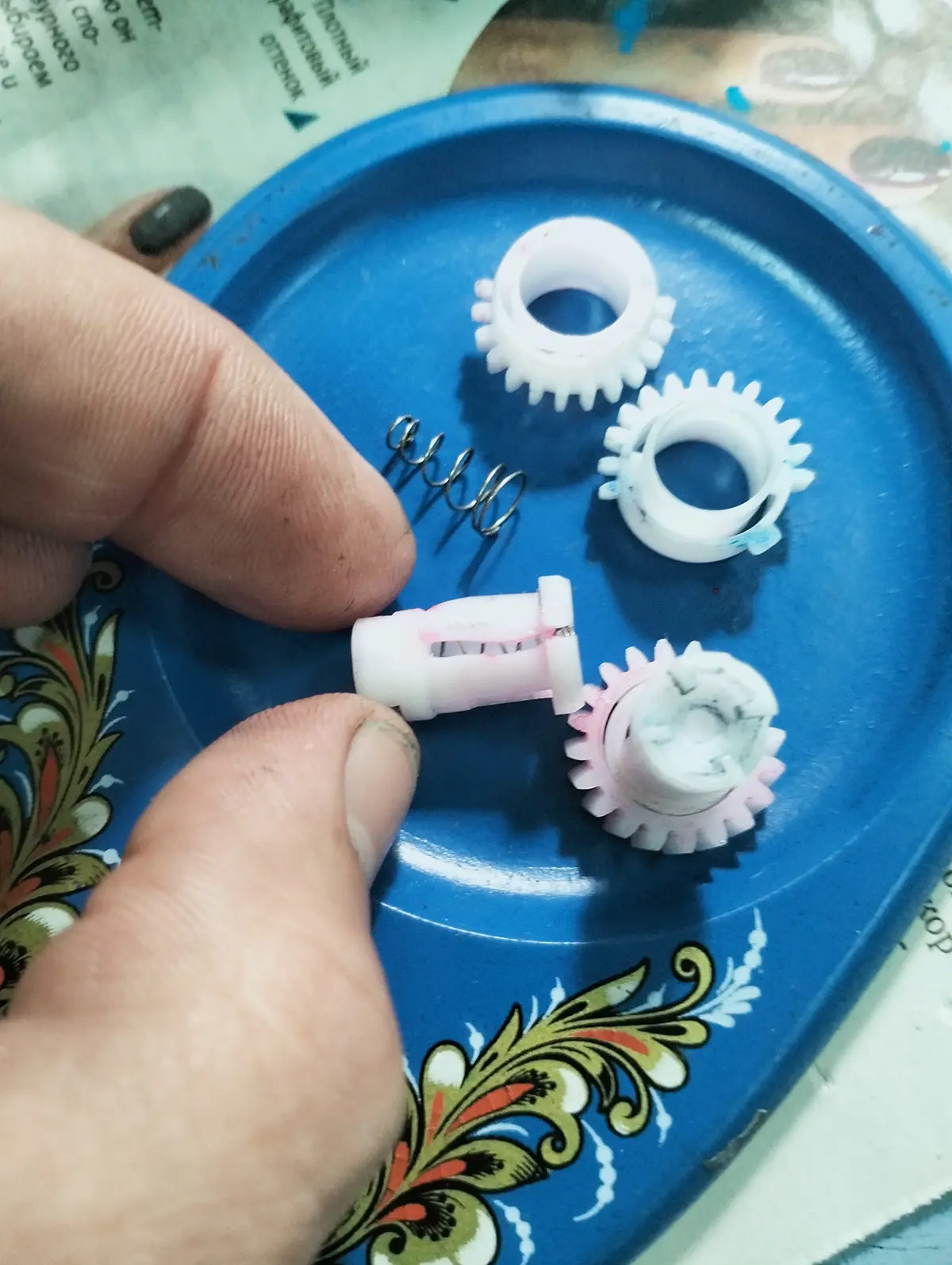

Было принято решение вскрывать главный редуктор. К чести инженеров Kyocera, он снимается единым блоком, что упрощает демонтаж. Разборка показала истинную причину всех бед: лопнули муфты привода синей и пурпурной проявок.
Вероятно, некачественный тонер из совместимых картриджей создал избыточное сопротивление в блоках проявки, и хрупкие пластиковые муфты просто не выдержали нагрузки.
Решение: от безысходности к 3D-печати
Найти новый редуктор или отдельные его элементы оказалось практически невозможной задачей — поставщики такие запчасти не возят. Попытка найти деталь на разборе также не увенчалась успехом. Оставался один путь — изготовить муфты самостоятельно.
Мы решили спроектировать детали и напечатать их на 3D-принтере. Сама по себе муфта имела несложную геометрию, но была одна загвоздка: очень тонкие стенки при значительной нагрузке. Пришлось вести борьбу за каждую долю миллиметра, чтобы добиться максимальной прочности. Только с пятой попытки удалось создать рабочие детали, которые выдерживали необходимое усилие.
Сборка редуктора — процесс кропотливый. Нужно было правильно выставить по меткам все восемь шестерен и специальный рычаг привода. К счастью, метки нанесены прямо на основании редуктора, что сильно облегчает задачу. Этот механизм синхронизации нужен для того, чтобы при поднятии рычага над лентой переноса разъединялись приводы блоков барабанов, проявок и самой ленты, позволяя безопасно их извлекать для обслуживания.
После установки отремонтированного редуктора и сборки принтера все заработало как часы. Аппарат вышел в готовность, и все цвета на тестовой странице были на месте.
Этот случай — яркий пример того, как стандартная ошибка может скрывать серьезную механическую неисправность, а современный подход с использованием 3D-печати позволяет вернуть к жизни технику, для которой, казалось бы, уже не найти запчастей.
