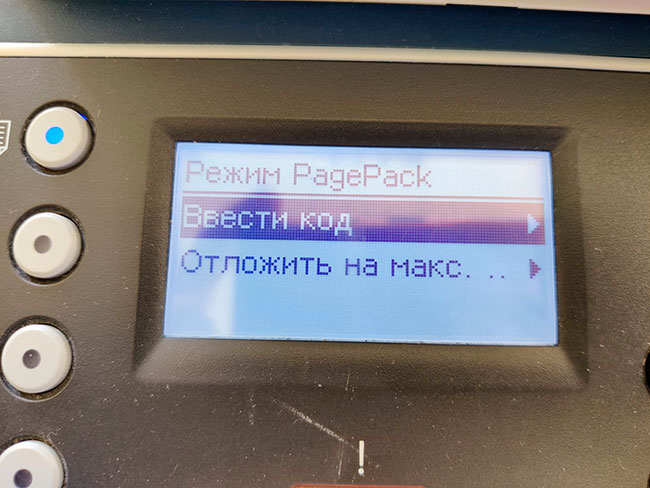

Режим  PagePack используется в корпоративном секторе как контрактная система печати. В рамках договора с производителем  картриджи для этих принтеров идут по цене ниже рыночной.  До недавнего времени это было выгодно. Однако сложная политическая обстановка не позволила производителям продлить контракты и поставки прекратились. Пользователи  кинулись покупать обычные картриджи, чтобы show must go on. И вот тут их ожидал неприятный сюрприз: в режиме  PagePack обычные картриджи не работали, а закупить  контрактные картриджи уже не было возможности. В итоге многие получили кучу работоспособной, но грустно простаивающей техники.  Интересно? Дальше будет еще интереснее. И сразу оговоримся: у этой истории будет счастливый конец, так как проблему можно пробовать решить тремя способами.

Способ первый.
Не всегда работающий.

В принудительном режиме залить по USB оригинальную прошивку. В нашем случае это не сработало. Хотя способ рабочий, тут видно все зависит от версии прошивки.

Способ второй.
Самый простой и затратный.

Купить новую  или  с разбора головную плату.

Способ третий.
Любимый нами как все, что имеет реальную гарантию и максимально быстрый результат.

Замена  прошивки головной платы путем заливки во встроенную NOR Flash S29GL128S90TFI02 заранее подготовленный дамп.

В нашем случае мы всегда пользуемся способом под номером 3. Основная сложность могла бы заключаться в наличии программатора, инженера с навыком пайки микросхем и оборудования для пайки.  Но в нашем сервисном центре с этим проблем нет.

Муки творчества:

• Изначально на МФУ Xerox WC3315 у нас дампа не было, попробовали скачать дамп с remont-aud.net, но он не подошел. Банально не совпадал размер с емкостью  Nor Flash.
• Попробовали залить проверенный дамп от Samsung SCX-4833FD (изначально Xerox является клоном именно этой модели), так вот аппарат даже не включился.  Похоже Xerox включили в процессор дополнительный микрокод идентификатор.
• В итоге дамп мы добыли с другого аппарата любезно предоставленного одним из наших клиентов.

Подводя итоги.

Эта заметка не является инструкцией про то, как выпаять, прошить и запаять обратно микросхему. Тут мы поделились про сам режим PagePack и способы работы без него.  Дамп прошивки NOR Flash S29GL128S90TFI02 для Xerox WC3315 можно скачать нажав на ссылку. Внимание!! это дамп, считанный с NOR Flash, и он предназначен только для заливки через программатор. В случает обрыва дорожки ниже прикрепляем фото с расположением дорожек.

Для тех, кто хочет избавиться от режима PagePack Mode, но не имеет нужной квалификации — ждем вас в гости в нашем сервисном центре (пн-пт, с 10.00 до 18.00). Стоимость данной услуги — 2500 рублей.
