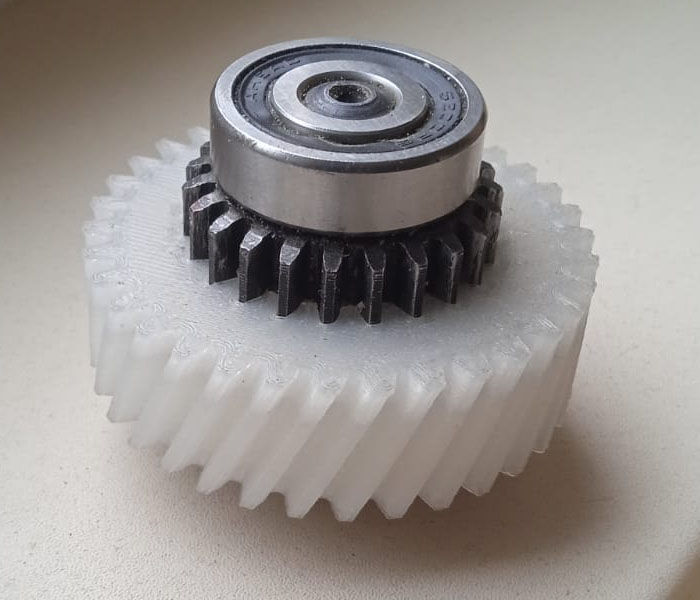

Тема шредеров к нашему сервисному центру не имеет отношения, но коллеги попросили спроектировать и распечатать шестерню в замен сломанной для alligator 713 s plus. Шестерня имеет стандартные модули и с проектированием проблем не возникло, но был  небольшой скепсис по поводу надежности распечатанной шестерни (печатали из нейлона) ведь предыдущая из  капралона не выдержала. Но, распечатанная шестерня вполне успешно трудится уже более месяца без нареканий. Решили выложить 3D модель для печати.

Внимание! Печать только из нейлона, нагрузка в шредерах колоссальная и кроме нейлона с его запредельной спекаемостью между слоями и повышенной износостойкостью ни один материал для 3D печати не выдержи (знаем про POM, но это уже промышленные принтеры и материал мега дорогой и нереально капризный.

Мы печатали соплом 0,4 и  и слоем 0,15, в таком режиме нейлон хорошо спекается и имеет наименьшие внутренние напряжения. По необходимости можно масштабировать шестерню для  компенсации усадки, но мы этого не делали.

В архив входи исходник в solidworks и фалы
