Внимание! С 13-02-2023г. состав архива обновился и теперь шестерни полностью копируют оригинальные.  Все зубья полностью соответствуют оригинальным шестерням. Печать так же нужно из нейлона. Посадка шестерен производится с небольшим натягом, для исключения люфта, так как нейлон более мягкий материал, чем используемый POM пластик в оригинальных шестернях.

Блоки ADF в принтере построены на базе червячного редуктора. Усилие  развиваемое этим механизмом столь велико, что при нестандартном застревании ряд прилегающих шестерен буквально выкрашиваются, а двигатель толком и не ощущает нагрузки. Шестерни редуктора имеют нестандартный модуль, поэтому для должного сцепления зубьев  пришлось изменить их количество!

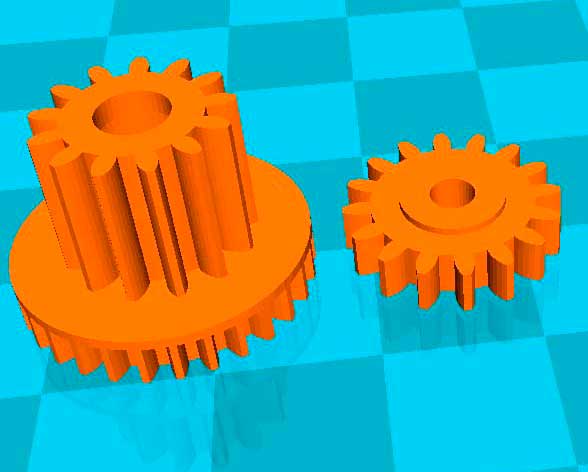

Малая шестерня изначально тонкая и рассчитана на жесткий POM пластик.  Ее толщина была увеличена с учетом условной «мягкости» нейлона.  Шестерня плотно прилегает к металлическому основанию, но не вызывает повышенного трения за счет отличных фрикционных  свойств нейлона.

Большая шестерня насаживается на основание, которое имеет аж 3 диаметра ( кошмар).  Все диаметры выполнены чуть большего размера для компенсации усадки пластика, но если посадка слишком жесткая, то по необходимости откалибровать отверстия сверлом.

Внимание!

Шестерни менять только парно и печатать только из нейлона, все остальные материалы или будут недостаточно прочными или буду вводить дисбаланс в работу редуктора. Нейлон нельзя смазывать литолом и подобными смазками, он под их воздействием размягчается.  Подходит специализированная смазка для пластиковых шестерен, силиконовые смазки или смазка для термопленок.  Мы отдаем предпочтение недорогой смазке для термопленок CK-0551.   Печать производить соплом 0,3.

PS Есть мнение, что эти шестерни можно использовать в ADF от цветных МФУ HP 479  и прочих моделях, но сами не проверяли.

Короткое видео работы шестерни
