Pantum P2207 дамп оригинальной FLASH MX25L6408E

Электроника все сильней усложняется. Вслед за телевизорами и телефонами прогресс плавно подошел к принтерам и МФУ. Все чаще попадаются аппараты с  программным сбоем, который решается прошивкой FLASH в аппарате. И тут основная проблема — это найти заветный дамп (на официальном сайте его не выкладывают). Единственный способ — это считывание  энтузиастами своего дела прошивки с рабочего аппарата. Вот и мы решили включиться в развитие программного ремонта.  По возможности будем выкладывать оригинальные дампы в свободный доступ.

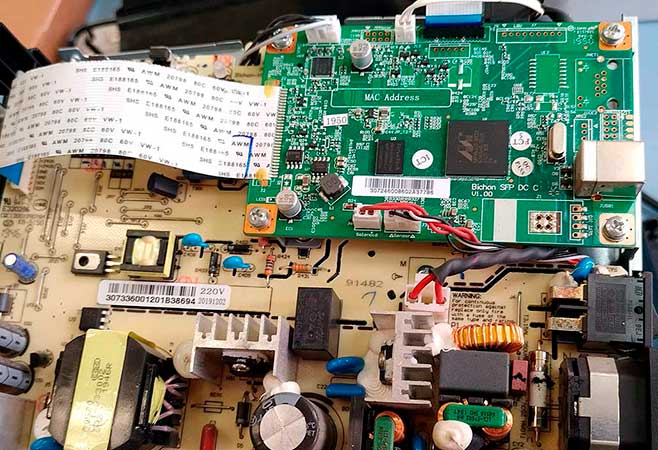

Дамп был считан с платы форматера, имеющей зеленый текстолит и ревизию » Bichon SFP DC C V1.00» Для считывания прошивки микросхема MX25L6408E была выпаяна с платы.  Для проверки дампа микросхема была стерта и  заново записана  считанным дампом с последующей успешной верификацией. Микросхема расположена на оборотной стороне платы и маркируется «U17»  Для считывания и записи дампа использовался программатор UFPI

ВАЖНО!

  1. Перед прошивкой убеждаемся в совпадении ревизии платы. У Pantum практикуется использование в одной и той же модели разные ревизии и модификации плат. Именно поэтому указали даже цвет текстолита.
  2. На плате не обнаружена eeprom, поэтому. скорее всего, сменится серийный номер аппарата и счетчики ресурса.  Ниже прикладываются фотографии с внутренним отчетом. где указаны пробеги и версия FIRMWARE.

Скачать дамп для Pantum P2207
